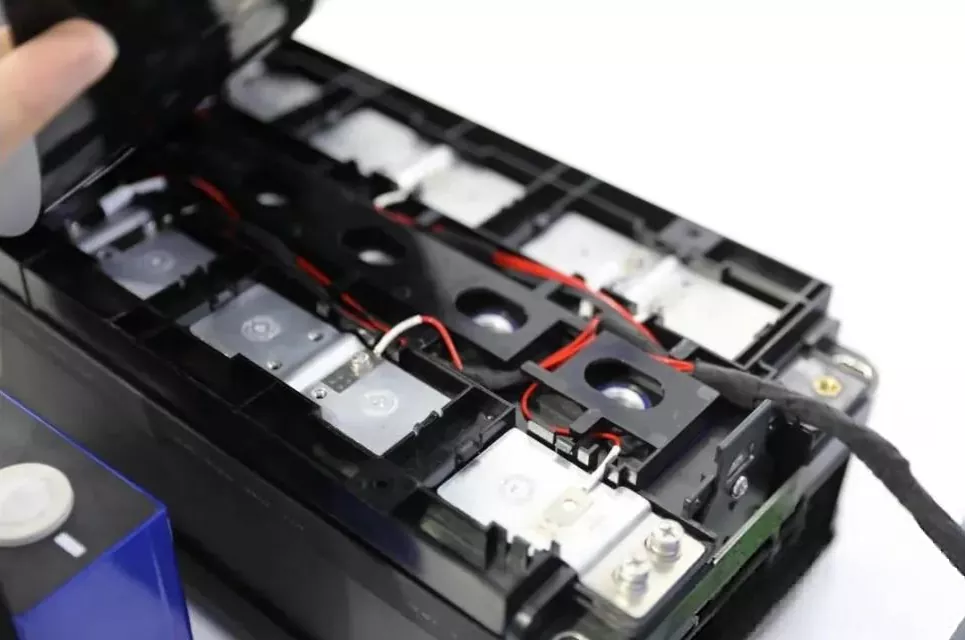

كابل حزمة بطارية الطاقة-CCS

تقدم Honflex Electronics كابل Power Battery Pack Cable-CCS، وهو عبارة عن مكون توصيل وإدارة للبطارية يدمج الكابلات التقليدية (الأسلاك والمحطات الطرفية والموصلات) مع قضبان التوصيل والمكونات الهيكلية البلاستيكية وأجهزة استشعار درجة الحرارة وعناصر أخرى في وحدة واحدة. على عكس CCS المعتمد على FPC (الدائرة المطبوعة المرنة)، فإننا ندعم التخصيص. من خلال التصميم المعياري والمتكامل، قمنا بشكل منهجي بترقية أحزمة الاستشعار المتناثرة والمضطربة سابقًا. إنها وحدة أساسية أساسية لمراقبة سلامة البطارية وتقييم الحالة وتحسين الأداء.

منذ أن تم الانتهاء من اللحام الأساسي والاتصال داخل الوحدة قبل التجميع النهائي، من خلال دمج العشرات أو حتى المئات من نقاط التجميع المتناثرة في عدة مكونات معيارية، تم تبسيط عملية الإنتاج وتقليل معدل إعادة العمل بسبب اللحام في الموقع أو التجميع السيئ.

يعمل تصميم الهيكل المتكامل لكابل Power Battery Pack Cable-CCS على حل مشكلات الأسلاك التقليدية الفوضوية والتداخل والتآكل مع خطوط الأنابيب الأخرى بشكل فعال. من خلال تثبيت الأسلاك بشكل أنيق في الأقواس البلاستيكية، فإنه يحسن استغلال المساحة ويسهل أيضًا أعمال الصيانة اللاحقة. بالإضافة إلى ذلك، واستنادًا إلى عملية أسلاك السيارات الناضجة، أصبحت سلسلة التوريد ناضجة وتكاليف المواد الخام شفافة، مما يوفر خيارًا مثاليًا للمصنعين الذين يبحثون عن مسار ترقية مستقر ولكنهم غير راغبين في التحول إلى عملية FPC الجديدة.

توفر المكونات الهيكلية البلاستيكية المعيارية حماية عزل موحدة وتثبيتًا ميكانيكيًا للكابلات ونقاط الاتصال، مما يحسن مقاومة الاهتزاز والتأثير للنظام. ضمان السلامة التشغيلية

الهيكل والخصائص:

يدمج التصميم المتكامل المعياري خطوط أخذ عينات الجهد المستقلة المتناثرة وخطوط مستشعر درجة الحرارة من خلال الموصلات والمحطات الطرفية في مجموعة أسلاك منظمة، مما يغير بشكل أساسي طريقة التجميع التقليدية المتمثلة في "وضع الخطوط المتناثرة أولاً، ثم توصيل المحطات الطرفية"، وإنشاء وحدات وظيفية موحدة.

2. عادة ما يتم تحقيق الاتصال بين قضيب التوصيل وأطراف البطارية من خلال اللحام بالليزر. يتم تحقيق هذا الاتصال من خلال العقص، أو اللحام، أو التكامل داخل الموصل، مما يضمن الاستقرار العام للهيكل وتجنب ارتخاء سلك واحد.

3. ترقية الأتمتة التكيفية. تعتمد الأسلاك التقليدية السائبة على التجميع اليدوي، بينما تم دمج كابل Power Battery Pack Cable-CCS في الوحدة. شكله المنتظم وواجهاته الواضحة تمكنه من التكيف مع درجة أعلى من عمليات التجميع الآلية.

4. وفقًا لمتطلبات التصميم الخاصة بالعميل، يمكن دمجها مع FPC أو PCBA (مجموعة لوحات الدوائر المطبوعة) الأخرى لتشكيل حل تكامل مختلط. هناك مخططات "مجموعة الأسلاك + لوحة العزل" أو "FPC + تشكيل الفراغ/مجموعة الأسلاك"، والتي تلبي متطلبات التكلفة والأداء والمساحة المختلفة.

حدود

طلب

بالنسبة للمشاريع الحساسة للتكاليف وتحولات العمليات، خاصة بالنسبة لحزم البطاريات ذات أنظمة إمداد الأسلاك الناضجة، فمن خلال إجراء الحد الأدنى من التغييرات، يمكن تحسين الكفاءة والموثوقية. بالنسبة لوحدات البطاريات متوسطة وكبيرة الحجم وأنظمة تخزين الطاقة، وكذلك للمركبات التجارية وتخزين الطاقة، يمكن أن يعمل كابل Power Battery Pack Cable-CCS كجزء من نوع "wiring + FPC" أو "wiring + PCBA" من حلول CCS المركبة، مع الاستفادة من مزاياه الفريدة في نقل التيار العالي أو أنواع الاتصال المحددة.

التزامنا

نحن ندرك جيدًا تحديات الموازنة التي تواجهها صناعة البطاريات الكهربائية بين الكفاءة والموثوقية والتكلفة. استنادًا إلى تكنولوجيا التوصيل الكهربائي للسيارات الناضجة، يعد هذا أمرًا بالغ الأهمية. القيمة التي نقدمها لا تكمن فقط في توفير وحدات عالية الجودة تلبي معايير المجموعة مثل "المتطلبات الفنية لمكونات نظام توصيل بطاريات الطاقة الجديدة (CCS)، ولكن أيضًا في الحصول على قدرة خدمة شاملة تغطي التصميم الهيكلي، وعملية الأسلاك، وتكامل التجميع الآلي والتحقق الشامل من الاختبار. لقد أصبحنا شريكًا موثوقًا لك في مسار الترقية لتصميم وتصنيع حزمة البطارية. إذا كنت ترغب في التعمق في التفاصيل الفنية الخاصة بكابل CCS أو مقارنتها بالمسارات التقنية الأخرى، فلا تتردد في مناقشة مسائل التعاون في أي وقت. يمكنك الاتصال بنائب الرئيس تيل دينغ (الهاتف: +86 18750290300، بريد إلكتروني:rding@hon-flex.com) أو مدير الأعمال ريك وانغ (الهاتف:+86-15959382432، بريد إلكتروني:yhwang@hon-flex.com)، أو قم بزيارة الموقع الإلكترونيلمزيد من المعلومات.
