تحليل شامل لعملية الطلاء بالفلاش FPC

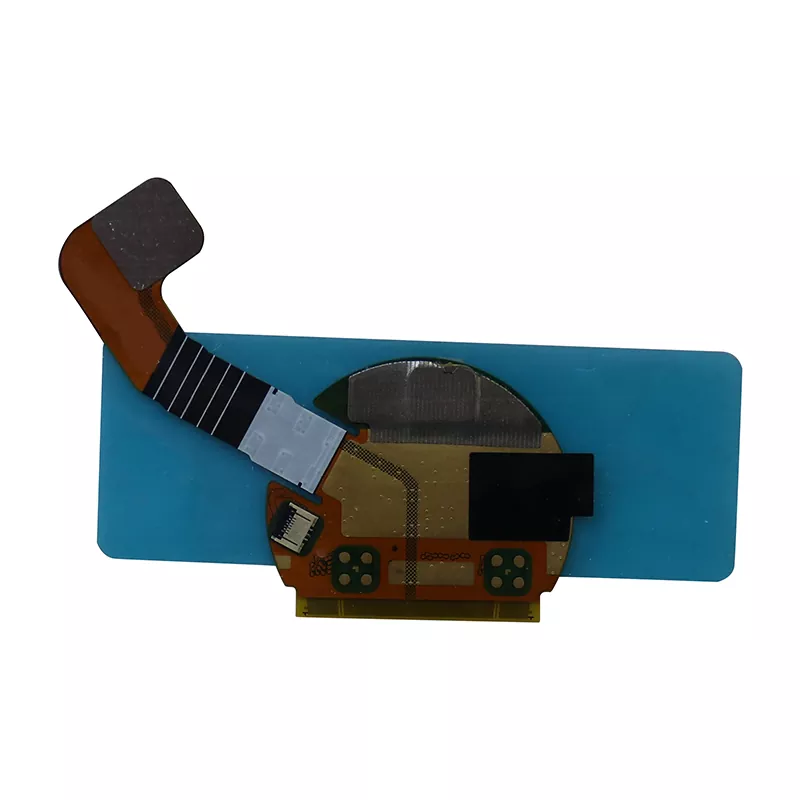

تعد لوحات الدوائر المطبوعة المرنة (FPCs) مكونًا لا غنى عنه في الأجهزة الإلكترونية الحديثة، وهي موجودة في كل مكان بدءًا من شاشات الهواتف الذكية القابلة للطي وحتى المجسات الدقيقة في الأجهزة الطبية. يعد الطلاء بالفلاش عملية تصنيع أساسية تتيح الأداء العالي والموثوقية العالية في FPCs.

نظرة عامة على العملية: الرحلة الكاملة من الحفر إلى طلاء النحاس

إن عملية الطلاء بالفلاش في تصنيع FPC هي عبارة عن سلسلة من العمليات الدقيقة. تبدأ العملية برمتها بالحفر وإنشاء مسارات لوصلات الدوائر على الركيزة المرنة. بعد ذلك تأتي عملية طلاء النحاس، حيث يتم ترسيب طبقة رقيقة من النحاس كيميائيًا على جدران الثقب، مما يؤدي إلى إنشاء أساس موصل للطلاء الكهربائي لاحقًا.

يكمن جوهر عملية الطلاء بالفلاش في كلمة "فلاش"، مما يتطلب استكمال طبقة الطلاء الحرجة خلال 3 دقائق فقط. هذه الطبقة النحاسية الرقيقة والموحدة هي الأساس للمعالجة اللاحقة. بعد ذلك، تبدأ مرحلة تصفيح الفيلم الجاف، حيث يتم تغطية سطح اللوحة بفيلم حساس للضوء للتحضير لتشكيل نمط الدائرة.

تحدد مراحل التعرض والتطوير الشكل الدقيق للدائرة. من خلال المعالجة الضوئية والكيميائية، تتم إزالة الطبقة الجافة غير المرغوب فيها، مما يؤدي إلى كشف المناطق التي تتطلب طلاء النحاس الثانوي. يعمل الطلاء النحاسي الثانوي النهائي على زيادة سماكة الدائرة إلى السُمك الوظيفي المطلوب، مما يضمن نقل تيار مستقر وموثوق.

كل خطوة تشبه رقصة مصممة بدقة. حتى الانحراف الطفيف يمكن أن يؤدي إلى عيوب وظيفية في لوحة الدائرة بأكملها. هذا الشرط للدقة هو سبب تسمية تصنيع FPC باسم "فن الدقة في صناعة الإلكترونيات".

التكنولوجيا الرئيسية: معالجة خاصة لمناطق الانحناء

في تصنيع FPC، يعد التعامل مع مناطق الانحناء أحد الجوانب الأكثر تحديًا. لضمان موثوقية لوحة الدائرة أثناء الثني المتكرر، لا يسمح بالطلاء النحاسي في مناطق الانحناء. يعد هذا أحد الاختلافات الأساسية بين FPC وتصنيع ثنائي الفينيل متعدد الكلور الصلب.

منطقة الانحناء هي "المفصل" في FPC. إذا كانت هذه المنطقة أيضًا مطلية بالنحاس، فإن زيادة سمك رقائق النحاس من شأنه أن يقلل من مرونة المادة. مع مرور الوقت، سيؤدي الانحناء المتكرر إلى تشقق طبقة النحاس بسبب الإجهاد، مما يؤثر بشدة على عمر المنتج.

في الإنتاج الفعلي، تكون مناطق الانحناء غير المطلية أكبر قليلاً من الفتحات اللاصقة النقية. وذلك لمنع محلول طلاء النحاس من اختراق مناطق الانحناء. يضمن تصميم "المساحة المحجوزة" عدم تأثر وظيفة الدائرة مع زيادة حماية مرونة منطقة الانحناء إلى الحد الأقصى.

علاج المفاصل أمر بالغ الأهمية بنفس القدر. تتطلب مواصفات التصنيع بوضوح عدم وضع الوصلات في مناطق التصفيح ويجب أن تستخدم تصميمًا متموجًا. يعمل هذا التصميم على تشتيت الضغط بشكل فعال، مما يمنع كسر المفاصل الناتج عن تركيز الضغط.

تخيل أن شاشة الهاتف الذكي القابلة للطي، تتعرض لعشرات، بل مئات، من الانحناءات يوميًا. إن التنفيذ المثالي لتفاصيل العملية هذه هو الذي يضمن عدم فشل الجهاز بسبب أعطال FPC أثناء الاستخدام على المدى الطويل.

التحكم الدقيق: المتطلبات المزدوجة للوقت والمنطقة. تعكس كلمة "فلاش" في اسم عملية الطلاء بالفلاش متطلبات السرعة لهذه الخطوة. تنص معايير الصناعة بوضوح على أنه يجب إكمال الطلاء بالفلاش خلال 3 دقائق. وهذا ليس إعدادًا زمنيًا تعسفيًا، بل هو الحل الأمثل المستمد من التجارب المكثفة وخبرة الإنتاج الفعلية.

يؤدي الوقت القصير جدًا إلى عدم كفاية ترسب النحاس، والفشل في توفير قاعدة موصلة كافية للعمليات اللاحقة؛ قد يؤدي وقت طويل جدًا إلى طبقات نحاسية غير متساوية، مما يؤدي إلى حبيبات خشنة والتصاق غير كافٍ. تحقق النافذة الزمنية البالغة 3 دقائق توازنًا مثاليًا بين الكفاءة والجودة.

مرحلة طلاء النحاس الثانوية لها تركيز مختلف. هنا، يجب تحديد منطقة طلاء النحاس بدقة. هذا المطلب، الذي يبدو بسيطًا، يتعلق في الواقع بجوانب متعددة مثل مراقبة جودة المنتج، وإدارة التكلفة، وإمكانية التتبع.

تؤثر منطقة الطلاء النحاسي بشكل مباشر على المقاومة والقدرة على حمل التيار للمنتج النهائي. التحكم الدقيق في المنطقة يعني التحكم الدقيق في أداء الدائرة، وهو أحد الاختلافات الرئيسية بين FPCs المتطورة والمنتجات العادية.

من منظور التكلفة، يعد النحاس أحد تكاليف المواد الرئيسية في تصنيع FPC. التحكم الدقيق في منطقة طلاء النحاس يمكن أن يتجنب هدر المواد غير الضرورية، مما يؤدي إلى توفير كبير في التكاليف في الإنتاج الضخم. والأهم من ذلك، أن بيانات المنطقة توفر أساسًا لتتبع الجودة؛ بمجرد حدوث مشكلة في المنتج، يمكن إرجاعها بسرعة إلى معلمات عملية محددة.

ضمان الجودة: التحكم متعدد الطبقات يضمن عدم وجود أي عيوب

تبدأ موثوقية FPCs بكل تفاصيل تصميم العملية. بالإضافة إلى المعالجة الخاصة لمناطق الانحناء والمفاصل، يتم تنفيذ طبقات متعددة من تدابير مراقبة الجودة طوال العملية بأكملها.

في مرحلة التصفيح الجاف للفيلم بعد الطلاء بالفلاش، يؤثر توحيد سماكة الفيلم بشكل مباشر على تأثيرات التعريض والتطور. عادةً ما تكون خطوط الإنتاج الحديثة مجهزة بأنظمة مراقبة عبر الإنترنت لقياس سماكة الفيلم في الوقت الفعلي وضبط معلمات العملية تلقائيًا لضمان الاتساق.

تحدد دقة مرحلة التعريض مدى وضوح نمط الدائرة. تستخدم آلات التعريض المتقدمة تقنية التصوير بالليزر المباشر، مما يتيح إنتاج عروض خطوط وتباعدات أصغر من 10 ميكرومتر، مما يلبي متطلبات التصميم الخاصة بـ FPCs عالية الكثافة اليوم.

تعد مراقبة الجودة في مرحلة طلاء النحاس الثانوية أمرًا بالغ الأهمية بشكل خاص. إلى جانب التحكم في المنطقة، فإن سمك طبقة النحاس، والتوحيد، والبنية البلورية كلها تتطلب مراقبة صارمة. عادةً ما تكون خطوط الطلاء الكهربائي الحديثة مجهزة بمقاييس سمك الأشعة السينية وأجهزة تحليل كهروكيميائية لمراقبة جودة الطلاء في الوقت الفعلي.

تضمن إجراءات مراقبة الجودة متعددة الطبقات هذه أن المنتج النهائي يلبي المتطلبات الصارمة لمختلف المجالات، بدءًا من الإلكترونيات الاستهلاكية وحتى إلكترونيات السيارات والأجهزة الطبية. في تطبيقات السيارات، قد تحتاج FPCs إلى تحمل التغيرات في درجات الحرارة من -40 درجة مئوية إلى 125 درجة مئوية؛ وفي الأجهزة الطبية، يجب ضمان الاستقرار والتوافق الحيوي على المدى الطويل.

تشبه عملية الطلاء بالفلاش فن "رسم" الدوائر على ركيزة مرنة؛ تجسد كل خطوة سعي المهندسين لتحقيق التوازن بين الدقة والمرونة. ومع ظهور الأجهزة القابلة للارتداء، وشاشات العرض المرنة، والأجهزة الطبية الدقيقة، ستستمر عمليات تصنيع FPC في التطور نحو مزيد من الدقة والمرونة والموثوقية، لتصبح رابطًا غير مرئي يربط العالم الإلكتروني المستقبلي.
