موصل كاميرا العمل FPC

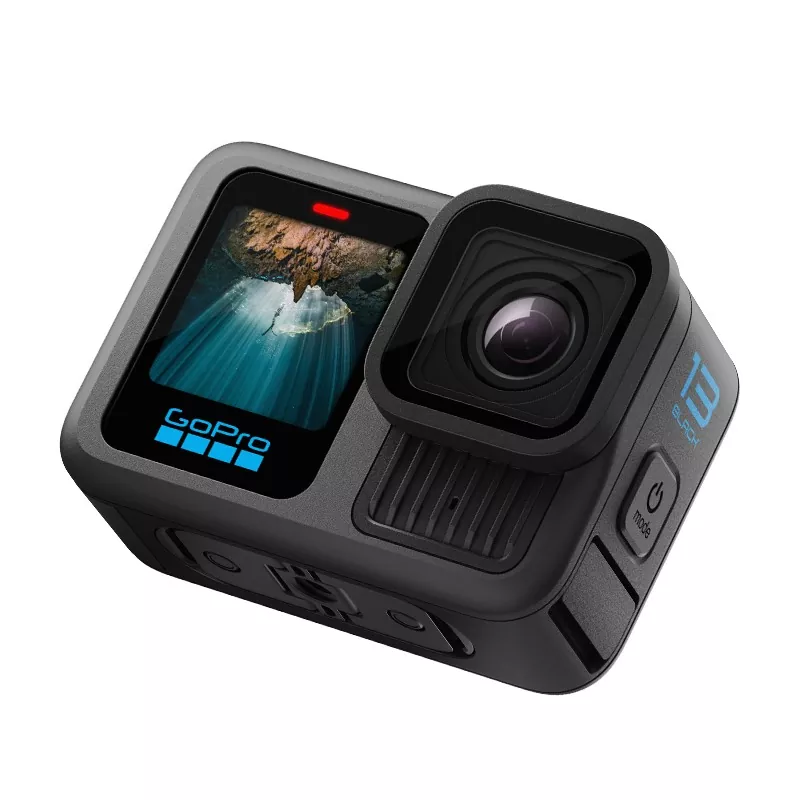

موصل كاميرا الحركة Honflex FPC – ربط بيانات موثوق به

مصمم للبيئات القاسية، يضمن موصل كاميرا الحركة Honflex FPC اتصالات مستقرة وعالية السرعة بين العدسات والمستشعر ووحدات اللوحة الرئيسية في كاميرات الحركة. مثالي لمصنعي المعدات الأصلية والموردين والمصنعين الذين يبحثون عن حلول FPC متينة وعالية الأداء.

ما هو موصل كاميرا الحركة FPC؟

باعتباره مكونًا أساسيًا للتوصيل البيني لكاميرات الحركة، فإن موصل كاميرا الحركة Honflex FPC عبارة عن لوحة دوائر مطبوعة مرنة تعتمد على ركيزة بوليميد (PI) (متوافقة مع معيار الصناعة IPC-6013 للدوائر المرنة). لقد تم تصميمه خصيصًا للمساحة الداخلية المدمجة وبيئة الاستخدام المكثف لكاميرات الحركة، مما يحقق اتصالًا موثوقًا به للعدسات وأجهزة الاستشعار ووحدات العرض واللوحة الرئيسية من خلال التوجيه متعدد المحاور وتقنية التقوية الانتقائية. يختلف عن FPC العادي، فهو يستخدم رقائق النحاس المقاومة للتشققات الكهربائية وتصميم طبقة طاقة الإشارة المعزولة، والذي تم تحسينه خصيصًا لنقل الفيديو عالي السرعة لكاميرات الحركة.

مصممة للظروف القاسية

1. تحمل درجة الحرارة الواسعة (-40 درجة مئوية ~ 85 درجة مئوية): اعتماد ركيزة PI مقاومة لدرجة الحرارة العالية ولاصق أكريليك، لتلبية متطلبات الاختبار البيئي لـ IEC 60068-2-1 (درجة حرارة منخفضة) وIEC 60068-2-2 (درجة حرارة عالية)
2.IP68 مقاومة الرطوبة والماء: استخدم طبقة حماية كاملة التغطية وعملية إنهاء محكمة الغلق لمنع بخار الماء من دخول طبقة الدائرة في سيناريوهات التصوير تحت الماء
3. هيكل تخميد الاهتزاز (مقاومة الاهتزاز 10-2000 هرتز): نهايات مخففة للإجهاد في جميع الواجهات، تتوافق مع درجة مقاومة الاهتزاز لملحقات تركيب الكاميرا

تصميم مدمج للمساحات الضيقة

• مناطق مرنة رفيعة للغاية (<0.08 مم) للتجمعات ذات المساحة المحدودة
• توجيه متعدد المحاور يربط العدسات والشاشات والبطاريات
• Selective stiffening for precise connector alignment

سلامة الإشارة العالية

• Controlled impedance for 4K/8K video transmission
• طبقات إشارة وطاقة معزولة لمنع التداخل
• Shielded structures for RF and wireless protection

المتانة للاستخدام النشط

• تم اختبار التحمل الديناميكي المرن لآلاف الحركات
• نهايات مخففة للإجهاد في كل واجهة
• نحاس مقاوم للتشققات الدقيقة لموثوقية طويلة الأمد

المواصفات الفنية

• الطبقات: 2-4 لتوجيه الفيديو ذي النطاق الترددي العالي
• Flex thickness: <0.08mm, reinforced at connectors
• Data rate: supports 4K, 8K, and high-frame-rate video
• نصف قطر الانحناء: <0.5 مم للتوجيه الضيق
• البيئة: مقاومة للرطوبة، وتحمل درجات الحرارة على نطاق واسع

التطبيقات النموذجية وحلول نقاط الألم

1. وحدة الكاميرا ↔ اتصال اللوحة الرئيسية: حل مشكلة فقدان الإشارة لفيديو 4K/8K أثناء الاهتزاز عالي التردد لكاميرات الحركة

2. اتصال العرض/لوحة اللمس: احصل على تصميم رفيع للغاية في مساحة ضيقة 8 مم لكاميرات الحركة الصغيرة

3. الاتصال الداخلي لوحدة البطارية والواجهة: تحقيق اتصال مقاوم للرطوبة ومضاد للفضفاض لكاميرات الحركة المقاومة للماء (درجة IP68)

4. مستشعر الصورة ↔ ناقل الحركة عالي السرعة للمعالج: تأكد من عدم انخفاض الإطار عند التسجيل بمعدل إطار مرتفع يبلغ 240 إطارًا في الثانية

التعليمات

Q1: لماذا تختار Honflex FPC لكاميرا الحركة الخاصة بي؟

ج: توفر Honflex لوحات FPC رفيعة للغاية وعالية الموثوقية مع سلامة إشارة فائقة ومقاومة للاهتزاز ومتانة، وهي مثالية للرياضات القاسية والبيئات الخارجية.

س2: ما هي التطبيقات النموذجية لهذه FPC؟

ج: توصيل وحدات العدسات ولوحات العرض وأجهزة استشعار اللمس وواجهات البطارية وقنوات البيانات عالية السرعة داخل كاميرات الحركة.

Q3: How durable is Honflex Action Camera Connector FPC?

ج: إنه يتحمل درجات الحرارة القصوى والرطوبة والاهتزاز والثني المتكرر، مما يضمن أداءً ثابتًا في الظروف القاسية.

س 4: ما هي المواصفات الفنية المتوفرة؟

ج: الطبقات: 2-4؛ السُمك: <0.08 مم في المناطق المرنة؛ نصف قطر الانحناء: <0.5 مم؛ يدعم فيديو 4K/8K؛ مقاومة يمكن التحكم فيها للبيانات عالية السرعة.

س5: هل يمكن لشركة FPC هذه أن تدعم نقل الفيديو والبيانات عالي السرعة؟

ج: نعم، تحافظ Honflex FPCs على سلامة الإشارة لفيديو 4K/8K، وتسجيل معدل الإطارات العالي، ونقل البيانات من المستشعر إلى المعالج.

س 6: هل هذه الشركة العامة للفوسفات (FPC) مناسبة لتصنيع المعدات الأصلية أو العرض بالجملة؟

ج: بالتأكيد. تدعم Honflex مصادر OEM والموردين والمصنع، وتقدم حلولاً قابلة للتخصيص للإنتاج الضخم.

س7: كيف يتم تثبيت FPC في كاميرا الحركة؟

ج: يتم توجيهه بين مكونات مثل العدسة والشاشة واللوحة الرئيسية، وغالبًا ما يستخدم موصلات مثل ZIF/LIF للحصول على اتصالات دقيقة وبدون إجهاد.
