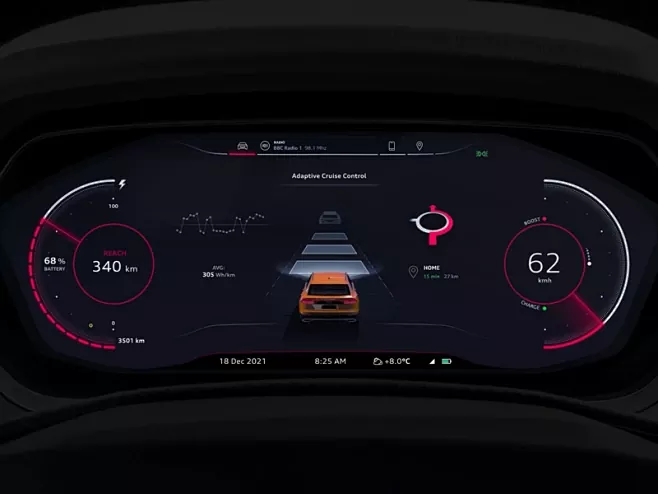

لوحة عدادات السيارات FPC

باعتبارها أحد مصانع FPC ذات الخبرة في الصين، تدعم Honflex Electronics حلولًا خفيفة الوزن ورفيعة ومخصصة بالكامل لمساعدة لوحات أجهزة السيارات على تحقيق تكامل أعلى وترقيات أكثر ذكاءً.

لوحة أجهزة القياس الخاصة بالسيارات FPC هي فئة مجزأة أساسية من الدوائر المطبوعة المرنة، المستخدمة خصيصًا لنقل الإشارات وتوصيل أنظمة لوحات أجهزة السيارات، وهي "المركز العصبي" بين لوحة أجهزة القياس والمكونات الأساسية مثل وحدة التحكم الإلكترونية للسيارات (ECU)، ونظام إمداد الطاقة، وأجهزة الاستشعار. بالمقارنة مع لوحات الدوائر المطبوعة الصلبة التقليدية (PCBs)، تتمتع لوحة أجهزة القياس الخاصة بالسيارات FPC بالمزايا الأساسية المتمثلة في قابلية الانحناء وقابلية الطي والنحافة والوزن الخفيف والأسلاك الكثيفة، والتي يمكن أن تتكيف بدقة مع مساحة التثبيت الضيقة وذات الشكل الخاص داخل لوحة أجهزة القياس الخاصة بالسيارات، وتتناسب بمرونة مع القوس أو الهيكل غير المنتظم لوحدة عرض لوحة الأدوات، مما يوفر المساحة الداخلية بشكل فعال، ويبسط عملية تجميع لوحة الأدوات، ويحسن كفاءة الإنتاج، ويقلل الوزن الإجمالي للوحة الأدوات، مما يساعد السيارات على توفير الطاقة وتقليل الاستهلاك.

باعتبارها واحدة من أولى الشركات في الصين التي قامت بتخطيط صناعة الإلكترونيات المرنة، أصبحت Honflex Electronics موردًا أساسيًا في مجال لوحة أجهزة السيارات FPC، حيث تخدم العديد من صانعي السيارات المحليين والأجانب الرئيسيين وموردي إلكترونيات السيارات من المستوى 1، بالاعتماد على ما يقرب من 20 عامًا من خبرة FPC في البحث والتطوير والإنتاج. تغطي منتجات FPC الخاصة بلوحة عدادات السيارات الخاصة بالشركة أنواعًا مختلفة مثل اللوحات أحادية الجانب، واللوحات مزدوجة الجوانب، واللوحات متعددة الطبقات، واللوحات الصلبة المرنة. وفقًا لمخطط تصميم لوحة العدادات والمتطلبات الوظيفية للعميل، فإنه يمكن تخصيص المنتجات بمواصفات وأداء مختلف، والتكيف بشكل كامل مع احتياجات لوحات العدادات المختلفة لمركبات الوقود ومركبات الطاقة الجديدة (الكهربائية النقية والهجينة)، التي تغطي نماذج المبتدئين والمتوسطة المدى والمتطورة وغيرها من نماذج السيناريو الكامل، وتحقيق توريد حلول الدوائر المرنة "الشاملة" بدءًا من تصميم المنتج، وفحص العينات، والإنتاج الضخم إلى خدمة ما بعد البيع.

المعلمات التقنية الرئيسية

تتبع المعلمات التقنية الرئيسية لمنتجات FPC الخاصة بلوحة أجهزة السيارات الخاصة بشركة Honflex Electronics بدقة معايير صناعة السيارات، وتوازن بين الأداء والتطبيق العملي، وتتكيف تمامًا مع احتياجات نقل الإشارات وتركيب لوحات أجهزة السيارات. يمكن تخصيص معلمات المنتجات ذات المواصفات المختلفة وفقًا لاحتياجات العملاء. المعلمات العامة الأساسية هي كما يلي:

الخصائص الهيكلية الأساسية

استنادًا إلى بيئة التثبيت والمتطلبات الوظيفية للوحات أجهزة السيارات (التي تحتاج إلى تحمل الاهتزازات والتغيرات في درجات الحرارة العالية والمنخفضة لفترة طويلة، ولها متطلبات عالية للغاية لدقة نقل الإشارة)، تم استهداف منتجات FPC للوحة أجهزة القياس الخاصة بالسيارات من شركة Honflex Electronics لتحسين التصميم الهيكلي، مع مراعاة المرونة والموثوقية واستقرار الإشارة. لقد تم التحقق من جميع التصميمات الهيكلية بشكل متكرر بواسطة مختبر Honflex Electronics للتكيف مع سيناريوهات الاستخدام طويلة المدى على متن الطائرة. الخصائص الهيكلية الأساسية هي كما يلي:

1. اختيار الركيزة: ركيزة مرنة متطورة، وموازنة المرونة والمتانة

الركيزة الأساسية للمنتج تعتمد ركيزة البوليميد (PI) المستوردة أو المحلية ذات سمك يتراوح من 0.025 مم إلى 0.1 مم. بالمقارنة مع ركائز PI العادية، فهي تتمتع بمرونة أفضل ومقاومة للحرارة وقوة ميكانيكية وأداء عزل أفضل. تتمتع الركيزة PI نفسها بمقاومة جيدة للتآكل الكيميائي، والتي يمكن أن تقاوم بشكل فعال تآكل بقع الزيت، وبخار الماء، وسائل التبريد، وما إلى ذلك في البيئة على متن الطائرة، وتجنب شيخوخة الركيزة والتقصف؛ يمكن أن تصل أوقات الانحناء إلى أكثر من 100000 مرة، ويمكن أن يصل الحد الأدنى لنصف قطر الانحناء إلى 0.5 مم، والذي يمكن أن يتكيف بمرونة مع هيكل القوس واحتياجات التثبيت القابلة للطي داخل لوحة العدادات، ولن يتسبب في كسر الركيزة أو انقطاع الإشارة بسبب الانحناء على المدى الطويل. بالإضافة إلى ذلك، تم تخميل سطح الركيزة بشكل خاص، مما يحسن بشكل كبير من قوة الترابط بين رقائق النحاس والركيزة، وتجنب بشكل فعال مشاكل مثل سقوط رقائق النحاس والتصفيح تحت بيئة الاهتزاز على اللوحة، وإطالة عمر خدمة المنتج. تقوم شركة Honflex Electronics باختيار موردي الركائز ذوي الجودة العالية من خلال نظام صارم لمراقبة مشتريات الركيزة، وإنشاء آلية لتقييم الموردين، والتأكد من أن كل دفعة من الركائز تلبي معايير نظام الجودة ISO/TS 16949 لصناعة السيارات.

2. هيكل رقائق النحاس: رقائق النحاس الدقيقة، مما يضمن دقة نقل الإشارة

يتم استخدام رقائق النحاس الإلكتروليتية أو رقائق النحاس المدرفلة، بسمك يتراوح من 12 ميكرومتر إلى 70 ميكرومتر، والتي يمكن اختيارها بمرونة وفقًا لاحتياجات نقل إشارة لوحة العدادات (مثل الإشارات عالية التردد مثل سرعة الدوران وسرعة السيارة). من بينها، تعتمد منتجات FPC ذات لوحة العدادات البلورية السائلة الكاملة الراقية رقائق النحاس المدرفلة، التي تحتوي على حبيبات أدق، وموصلية أفضل ومقاومة أقل، والتي يمكن أن تقلل بشكل فعال من فقدان نقل الإشارة عالية التردد، وضمان النقل الدقيق في الوقت الحقيقي لبيانات لوحة العدادات الرئيسية، وتجنب تأخير البيانات، وخطأ العرض وغيرها من المشاكل؛ تستخدم لوحة أجهزة السيارة العادية FPC رقائق النحاس الإلكتروليتي عالية الجودة، مما يحقق التوازن بين الأداء والفعالية من حيث التكلفة، ويلبي احتياجات نقل الإشارات الأساسية. تعتمد الرقائق النحاسية عملية النقش الدقيقة التي طورتها شركة Honflex Electronics بشكل مستقل، ويمكن أن يصل الحد الأدنى لعرض الخط وتباعد الخطوط إلى 0.03 مم / 0.03 مم، والتي يمكنها تحقيق تخطيط دائرة أكثر كثافة، ودمج المزيد من واجهات الإشارة في مساحة محدودة، والتكيف مع اتجاه تطوير تكامل لوحة العدادات والوظائف المتعددة (مثل دمج الملاحة ومراقبة ضغط الإطارات وموجه الأخطاء والوظائف الأخرى). بالاعتماد على معدات الحفر المتقدمة، يمكن لشركة Honflex Electronics ضمان دقة واتساق خطوط رقائق النحاس، مع التحكم في الأخطاء ضمن ±5μm، مما يحسن بشكل كبير من استقرار نقل الإشارة للمنتجات.

3. تصميم طبقة الغطاء: حماية مزدوجة، وتحسين القدرة على التكيف البيئي

يتم تزويد سطح المنتج بطبقتين من الهياكل الواقية، وهما Cover Lay وSolder Mask. تعمل الحماية المزدوجة على تحسين القدرة على التكيف البيئي وموثوقية المنتج بشكل كبير، والتكيف مع البيئة القاسية على متن الطائرة. يعتمد فيلم الغلاف طبقة تغطية PI مرنة، والتي يتم ربطها بدقة بسطح دائرة رقائق النحاس لتلعب دور العزل ومقاومة التآكل ومقاومة الأكسدة، ولا تؤثر على مرونة المنتج، مما يضمن أن المنتج يمكن أن يناسب بسلاسة الهيكل ذو الشكل الخاص داخل لوحة العدادات؛ يستخدم قناع اللحام حبر قناع اللحام المتطور مع مقاومة درجات الحرارة العالية، ومقاومة التآكل ومقاومة التآكل الكيميائي، والتي تتم طباعتها على سطح طبقة الغلاف لزيادة تحسين مقاومة المنتج لتأثيرات درجات الحرارة العالية والمنخفضة والاهتزاز والغبار، ويمكن أن تقاوم بشكل فعال تأثير التغيرات في درجات الحرارة العالية والمنخفضة والاهتزاز والغبار وبقع الزيت وما إلى ذلك في البيئة الموجودة على اللوحة، وحماية الدائرة من التلف، وتجنب ماس كهربائى، وانقطاع الإشارة والأخطاء الأخرى. بالإضافة إلى ذلك، بالنسبة لجزء الواجهة من لوحة العدادات FPC (الجزء المتصل بوحدة التحكم الإلكترونية والمستشعر)، تم اعتماد تصميم لوحة التعزيز لتحسين القوة الميكانيكية للواجهة، وتجنب تشوه الواجهة وكسر الخط أثناء التوصيل والفصل، وضمان استقرار الاتصال. تعتمد عملية تصفيح طبقة الغلاف من Honflex Electronics تقنية التصفيح ذات درجة الحرارة العالية لضمان التوافق الوثيق بين طبقة الغلاف ورقائق النحاس والركيزة، بدون فقاعات أو تقشير، مما يزيد من تحسين موثوقية المنتج.

4. تخصيص الهيكل ذو الشكل الخاص: التكيف مع مساحة التثبيت المعقدة للوحة العدادات

المساحة الداخلية للوحة أجهزة السيارة صغيرة والهيكل معقد. تختلف مخططات تصميم لوحة العدادات للنماذج المختلفة تمامًا، وتختلف متطلبات الشكل وزاوية الانحناء والحجم وما إلى ذلك الخاصة بـ FPC. تتمتع شركة Honflex Electronics بقدرات تخصيص قوية للهياكل ذات الأشكال الخاصة، ويمكنها تخصيص منتجات FPC ذات الأشكال الخاصة بمختلف الأشكال وزوايا الانحناء والأحجام وفقًا لرسومات لوحة العدادات وأبعاد مساحة التثبيت والمتطلبات الوظيفية المقدمة من العملاء. يمكن للمنتج أن يحقق الانحناء والطي متعدد الأبعاد، ويمكن أن يناسب بدقة موضع التثبيت لوحدة عرض لوحة العدادات ووحدة التحكم الإلكترونية، ويمر عبر فجوات التثبيت الضيقة، ويستخدم بشكل فعال المساحة الخاملة داخل لوحة العدادات، ويبسط هيكل التجميع العام للوحة العدادات، ويقلل من صعوبة التجميع. في الوقت نفسه، في عملية تصميم الهيكل ذو الشكل الخاص، سيقوم فريق البحث والتطوير التابع لشركة Honflex Electronics بإجراء تحليل الإجهاد واختبار التعب، وتحسين تخطيط الدائرة وهيكل جزء الانحناء، وتجنب المشكلات مثل ازدحام الدائرة وتركيز الضغط في جزء الانحناء، والتأكد من أن المنتج لن يتضرر بسبب إجهاد الانحناء أثناء الاستخدام طويل المدى. حتى الآن، أكملت الشركة تخصيص المئات من منتجات FPC الخاصة بلوحة عدادات السيارات ذات الشكل الخاص، والتكيف مع احتياجات تصميم لوحة العدادات لمختلف صانعي السيارات، وتراكم تجربة التخصيص الغنية.

مزايا الأداء الرئيسية

بالاعتماد على قوة البحث والتطوير الخاصة بشركة Honflex Electronics، وتكنولوجيا الإنتاج المتقدمة ومراقبة الجودة الصارمة، فإن منتجات FPC الخاصة بلوحة أجهزة السيارات الخاصة بالشركة تتفوق بشكل شامل على متوسط ​​الصناعة في الأداء. تهدف إلى سيناريوهات الاستخدام الخاص للوحات أجهزة السيارات (الاهتزاز عالي التردد، ودرجات الحرارة العالية والمنخفضة المتناوبة، والمتطلبات العالية لدقة نقل الإشارة)، وتركز على المزايا الأساسية مثل الموثوقية العالية، واستقرار الإشارة العالي والقدرة على التكيف البيئي العالي، مع الأخذ في الاعتبار الوزن الخفيف والنحافة والتخصيص، على النحو التالي:

1. الموثوقية العالية، والتكيف مع احتياجات الاستخدام على المدى الطويل على متن الطائرة

لقد اجتاز المنتج اختبارات موثوقية صارمة، ويتوافق تمامًا مع معايير نظام الجودة ISO/TS 16949 لصناعة السيارات وAEC-Q200 (معيار اختبار موثوقية المكونات السلبية)، ويمكنه تحمل العديد من الاختبارات القاسية في البيئة الموجودة على متن السيارة. يمكن أن يصل عمر الخدمة إلى أكثر من 15 عامًا، وهو ما يتزامن مع عمر الخدمة للمركبة بأكملها. الأداء المحدد هو كما يلي: في اختبار الاهتزاز، يمكنه تحمل بيئة الاهتزاز من 10 إلى 2000 هرتز وتسارع 10 جيجا، دون كسر الخط أو انقطاع الإشارة، والتكيف مع سيناريوهات الاهتزاز المختلفة أثناء قيادة السيارة (مثل الطرق الوعرة، واهتزاز المحرك)، وتجنب عرض لوحة العدادات غير الطبيعية الناجمة عن الاهتزاز؛ في اختبار التأثير، يمكنه تحمل قوة التأثير البالغة 50 جرامًا، والتي يمكنها مقاومة التأثير الناجم عن المواقف المفاجئة مثل اصطدام السيارة وفرامل الطوارئ، مما يضمن عدم تلف المنتج بسبب التأثير؛ في اختبار التعب، يمكن أن يحقق أكثر من 100000 انحناء متكرر، وأداء المنتج ليس له توهين واضح بعد الانحناء، والذي يمكن أن يتكيف على المدى الطويل مع حالة تركيب الانحناء للوحة العدادات؛ في اختبار اللحام الخالي من الرصاص، تتمتع الواجهة الملحومة بقوة عالية وموصلية مستقرة، وتجنب ضعف الاتصال وانقطاع الإشارة والأخطاء الأخرى الناجمة عن سوء اللحام. أنشأت شركة Honflex Electronics نظامًا كاملاً لاختبار الموثوقية، ويجب أن يمر كل منتج بجولات متعددة من اختبارات الموثوقية (اختبار الاهتزاز، واختبار التأثير، واختبار التعب، واختبار درجات الحرارة العالية والمنخفضة، وما إلى ذلك) قبل مغادرة المصنع، ولا يُسمح للمنتجات غير المؤهلة بمغادرة المصنع لضمان جودة المنتج المستقرة.

2. استقرار عالي للإشارة، مما يضمن العرض الدقيق لبيانات لوحة العدادات

تؤثر جودة نقل الإشارة للوحة أجهزة السيارة بشكل مباشر على دقة عرض البيانات وأدائها في الوقت الفعلي، وهو ما يتعلق بسلامة القيادة. تحقق لوحة أجهزة القياس الخاصة بالسيارات FPC الخاصة بشركة Honflex Electronics استقرارًا عاليًا للإشارة من خلال تصميم الدوائر الأمثل، واعتماد مواد متطورة وعمليات دقيقة، وتجنب تأخير البيانات بشكل فعال، وأخطاء العرض، وزهرة الشاشة، وانقطاع الإشارة وغيرها من المشكلات. المنتج لديه فقدان منخفض لنقل الإشارة. عند تردد 1 جيجا هرتز، يكون توهين الإشارة أقل من أو يساوي 0.5 ديسيبل/سم، مما يضمن بشكل فعال النقل المستقر للإشارات عالية التردد مثل سرعة الدوران وسرعة السيارة وحجم الوقود، مما يضمن عرضًا دقيقًا وفي الوقت الفعلي لبيانات لوحة العدادات؛ في الوقت نفسه، يتمتع المنتج بتوافق كهرومغناطيسي ممتاز (EMC)، واجتاز اختبارات EMI (التداخل الكهرومغناطيسي) وEMS (القابلية الكهرومغناطيسية)، والتي يمكنها مقاومة التداخل الكهرومغناطيسي بشكل فعال في البيئة الموجودة على متن السيارة (مثل الإشارات الكهرومغناطيسية الناتجة عن المحركات ومكيفات الهواء والرادارات وغيرها من المعدات)، ولن تولد تداخلًا كهرومغناطيسيًا بحد ذاته، مما يؤثر على التشغيل العادي للمعدات الإلكترونية الأخرى للسيارات؛ بالإضافة إلى ذلك، يعتمد المنتج تصميم مطابقة المعاوقة، ويتم التحكم في انحراف المعاوقة في حدود ±10%، مما يحسن استقرار واتساق نقل الإشارة، مما يضمن عرضًا مستقرًا لبيانات لوحة العدادات في ظل ظروف عمل مختلفة. يعمل فريق البحث والتطوير التابع لشركة Honflex Electronics على تحسين تخطيط الدائرة بشكل مستمر من خلال المحاكاة والاختبار الفعلي، ويقلل من تداخل الإشارة، ويضمن استقرار نقل الإشارة.

3. القدرة على التكيف البيئي العالي، ومقاومة البيئة القاسية على متن الطائرة

البيئة التي توجد بها لوحة أجهزة السيارة معقدة وقابلة للتغيير، وتواجه اختبارات مختلفة مثل تناوب درجات الحرارة العالية والمنخفضة، وتغيرات الرطوبة، وبقع الزيت، وبخار الماء، والغبار، وما إلى ذلك، والتي لها متطلبات عالية للغاية للتكيف البيئي لـ FPC. تتمتع لوحة أدوات السيارات FPC الخاصة بشركة Honflex Electronics بقدرة ممتازة على التكيف البيئي ويمكن أن تعمل بثبات في مختلف البيئات القاسية: نطاق درجة حرارة العمل هو -40 درجة مئوية ~ 125 درجة مئوية، والتي يمكن أن تعمل بشكل طبيعي في البيئات شديدة البرودة (مثل الشتاء الشمالي، ودرجة الحرارة منخفضة تصل إلى -40 درجة مئوية) والبيئات الساخنة للغاية (مثل التعرض للصيف الجنوبي، ودرجة حرارة سطح لوحة العدادات تصل إلى 120 درجة مئوية أعلاه)، دون مشاكل مثل تقصف الركيزة، وأكسدة الخط، وشذوذ الإشارة؛ نطاق درجة حرارة التخزين هو -55 درجة مئوية ~ 150 درجة مئوية، والتي يمكن أن تتكيف مع بيئات التخزين والنقل في مناطق مختلفة، وتجنب تلف المنتج الناجم عن بيئة التخزين والنقل غير المناسبة؛ من حيث مقاومة الرطوبة، يمكن أن تعمل بشكل مستمر لمدة 1000 ساعة في بيئة ذات رطوبة نسبية تبلغ 85% (40 درجة مئوية)، دون أي تغيير واضح في الأداء، ويمكنها مقاومة تآكل بخار الماء في البيئة الموجودة على متن الطائرة؛ فيما يتعلق بمقاومة التآكل الكيميائي، يمكنها مقاومة تآكل بقع الزيت على متن الطائرة، وسائل التبريد، والكحول والمواد الكيميائية الأخرى، ولن تواجه مشاكل مثل توسيع الركيزة وقصر الدائرة الكهربائية؛ بالإضافة إلى ذلك، يتمتع المنتج بأداء مقاوم للماء والغبار، وقد اجتاز اختبار مستوى الحماية IP65، والذي يمكن أن يمنع الغبار وبخار الماء بشكل فعال من دخول الدائرة، مما يضمن التشغيل المستقر على المدى الطويل للمنتج. تقوم شركة Honflex Electronics بإجراء اختبارات التقادم طويلة المدى على المنتجات من خلال محاكاة بيئات مختلفة على متن الطائرة للتأكد من أن المنتجات يمكن أن تعمل بثبات في مختلف البيئات القاسية.

4. خفيف الوزن ورفيع، مما يساعد على توفير طاقة السيارات وتقليل الاستهلاك

مع تطور صناعة السيارات نحو الوزن الخفيف وتوفير الطاقة، أصبح الطلب على المكونات الإلكترونية خفيفة الوزن على متن السيارة أمرًا ملحًا بشكل متزايد. باعتبارها أحد المكونات الإلكترونية الأساسية الموجودة على متن السيارة، فإن الوزن الخفيف للوحة أجهزة القياس في السيارة له أهمية كبيرة في توفير الطاقة بشكل عام وتقليل استهلاك السيارة. تعتمد منتجات FPC للوحة أجهزة القياس الخاصة بالسيارات من Honflex Electronics تصميم هيكل رقيق ودقيق، ويمكن التحكم في السمك الإجمالي للمنتج بين 0.1 مم إلى 0.3 مم. بالمقارنة مع ثنائي الفينيل متعدد الكلور الصلب التقليدي، يتم تقليل الوزن بأكثر من 60%، مما يمكن أن يقلل بشكل فعال من الوزن الإجمالي للوحة أجهزة السيارة، وبالتالي تقليل الوزن الإجمالي للسيارة، مما يساعد السيارة على توفير الطاقة وتقليل الاستهلاك (لكل تخفيض 10 كجم في وزن السيارة، يمكن تقليل استهلاك الوقود لكل 100 كيلومتر بمقدار 0.05-0.1 لتر). وفي الوقت نفسه، يمكن للتصميم النحيف وخفيف الوزن توفير المساحة الداخلية للوحة العدادات، مما يوفر المزيد من الإمكانيات للتصغير والتكامل في تصميم لوحة العدادات. على سبيل المثال، يمكنها تحقيق التصميم المتكامل للوحة العدادات وشاشة التحكم المركزية، مما يحسن الإحساس بالتكنولوجيا والجماليات داخل السيارة؛ بالإضافة إلى ذلك، فإن التصميم خفيف الوزن للمنتج يمكن أن يقلل أيضًا من حمل الاهتزاز أثناء قيادة السيارة، ويقلل من فقدان المنتج الناتج عن الاهتزاز، ويزيد من عمر الخدمة وموثوقية المنتج. على أساس ضمان أداء المنتج، تعمل شركة Honflex Electronics على تحسين هيكل المنتج بشكل مستمر لتحقيق أقصى قدر من خفة الوزن ونحافة المنتج.

5. قدرة تخصيص قوية، والتكيف مع احتياجات لوحة العدادات المتنوعة

تختلف مخططات تصميم لوحة العدادات الخاصة بصانعي السيارات والموديلات المختلفة تمامًا، وتختلف متطلبات المواصفات والأداء والهيكل وما إلى ذلك الخاصة بـ FPC. تتمتع شركة Honflex Electronics بقدرات بحث وتطوير وإنتاج مخصصة كاملة، ويمكنها تقديم خدمات مخصصة كاملة العملية بدءًا من تصميم المنتج، وفحص العينات، والإنتاج الضخم إلى خدمة ما بعد البيع وفقًا للاحتياجات المحددة للعملاء. يمكن للعملاء تخصيص منتجات FPC بمواصفات مختلفة (عرض الخط وتباعد الخطوط، والسمك، والحجم)، والأداء المختلف (معدل نقل الإشارة، والقدرة على التكيف البيئي)، والهياكل المختلفة (شكل خاص، متعدد الطبقات، تركيبة صلبة ومرنة) وفقًا لاحتياجات تصميم لوحات الأدوات الخاصة بهم؛ بالنسبة للوحات أجهزة الكريستال السائل الكاملة المتطورة، يمكن تخصيص منتجات FPC المتطورة ذات الخطوط عالية الكثافة وفقدان الإشارة المنخفض لتلبية احتياجات العرض عالي الوضوح والتكامل متعدد الوظائف؛ بالنسبة للوحات العدادات العادية للنماذج المبتدئة، يمكن تخصيص منتجات FPC فعالة من حيث التكلفة لتحقيق التوازن بين الأداء والتكلفة. تمتلك الشركة فريقًا محترفًا للبحث والتطوير والتصميم، والذي يمكنه الاستجابة بسرعة لاحتياجات العملاء وتصميم المنتج الكامل وتحليل المحاكاة. دورة تدقيق العينة قصيرة (يمكن تسليم العينات في أسرع وقت يصل إلى 3 أيام)، ويمكن التحكم في دورة الإنتاج الضخم خلال 7-15 يومًا، وهو ما يمكن أن يلبي احتياجات الإنتاج الضخم السريعة للعميل. حتى الآن، قدمت الشركة منتجات FPC للوحة أدوات السيارات المخصصة للعديد من شركات صناعة السيارات المحلية والأجنبية الرئيسية، مما أدى إلى تراكم تجربة مخصصة غنية.

سيناريوهات التطبيق

بفضل الأداء الممتاز وإمكانيات التخصيص القوية وقوة العلامة التجارية لشركة Honflex Electronics، تُستخدم منتجات FPC للوحة أدوات السيارات من Honflex Electronics على نطاق واسع في أنظمة لوحات العدادات لأنواع مختلفة من المركبات، بما في ذلك مركبات الوقود ومركبات الطاقة الجديدة (الكهربائية النقية والهجينة)، والتكيف مع نماذج المبتدئين والمتوسطة المدى والراقية وغيرها من النماذج ذات السيناريو الكامل، والتي تغطي أنواعًا مختلفة مثل لوحات العدادات الميكانيكية التقليدية، ولوحات العدادات الكريستالية السائلة، ولوحات العدادات الكريستالية السائلة الكاملة. لقد حققت جميع سيناريوهات التطبيق عرضًا كبيرًا وقد حظيت بتقدير كبير من قبل العملاء. سيناريوهات التطبيق المحددة هي كما يلي:

1. لوحة الأدوات الميكانيكية التقليدية

تُستخدم لوحات الأدوات الميكانيكية التقليدية بشكل أساسي في مركبات الوقود للمبتدئين وبعض المركبات التجارية. وتتمثل وظيفتها الأساسية في عرض بيانات القيادة الأساسية مثل سرعة السيارة وسرعة الدوران وحجم الوقود ودرجة حرارة الماء. تركز متطلبات أداء FPC على الموثوقية وفعالية التكلفة. بهدف تلبية احتياجات لوحات الأدوات الميكانيكية التقليدية، قامت شركة Honflex Electronics بتخصيص منتجات FPC للوحة أدوات السيارات فعالة من حيث التكلفة، حيث تستخدم رقائق النحاس الإلكتروليتية عالية الجودة وركيزة PI، مما يوازن بين استقرار نقل الإشارة والتحكم في التكلفة، والتي يمكنها تحقيق نقل الإشارة الأساسية بين لوحة الأدوات الميكانيكية ووحدة التحكم الإلكترونية والمستشعر، مما يضمن عرضًا دقيقًا لبيانات القيادة الأساسية. يتمتع المنتج بمقاومة ممتازة للاهتزاز ومقاومة درجات الحرارة العالية والمنخفضة، ويمكنه التكيف مع بيئة استخدام المركبات التجارية ومركبات الوقود ذات المستوى المبتدئ (مثل الطرق الوعرة ودرجات الحرارة المرتفعة الناتجة عن القيادة على المدى الطويل)، وله عمر خدمة طويل ومعدل فشل منخفض. في الوقت الحاضر، تم تطبيق منتجات FPC للوحة الأدوات الميكانيكية التقليدية للشركة على نطاق واسع على نماذج المبتدئين للعديد من شركات صناعة السيارات المحلية الرئيسية، وقد تم الاعتراف بها على نطاق واسع من قبل العملاء بجودة مستقرة وفعالية عالية من حيث التكلفة.

2. لوحة العدادات الكريستالية السائلة

تعد لوحات العدادات المصنوعة من الكريستال السائل هي التكوين السائد للنماذج متوسطة المدى الحالية. بالمقارنة مع لوحات الأدوات الميكانيكية التقليدية، فهي تتمتع بمزايا العرض الواضح والوظائف الغنية، ويمكنها عرض وظائف إضافية متنوعة مثل مطالبات الملاحة ومراقبة ضغط الإطارات ومطالبات الأخطاء، والتي لها متطلبات أعلى لاستقرار نقل الإشارة وكثافة أسلاك FPC. بهدف تلبية احتياجات لوحات أجهزة الكريستال السائل، قامت شركة Honflex Electronics بتحسين تصميم دائرة المنتج واختيار المواد، واعتمدت عملية حفر دقيقة لتحقيق تخطيط دائرة أكثر كثافة، والذي يمكن أن يتكيف مع احتياجات نقل الإشارات المتعددة للوحات أجهزة الكريستال السائل، وضمان النقل المستقر لإشارات الوظائف الإضافية مثل الملاحة ومراقبة ضغط الإطارات، وتجنب تأخير العرض وانقطاع الإشارة وغيرها من المشاكل. يمكن للتصميم الرفيع للمنتج توفير المساحة الداخلية للوحة العدادات، ومساعدة لوحة العدادات الكريستالية السائلة على تحقيق تصميم هيكلي أكثر إحكاما، وتحسين جماليات الجزء الداخلي للسيارة. في الوقت الحاضر، تم تطبيق منتجات FPC الخاصة بلوحة عدادات الكريستال السائل الخاصة بالشركة على نطاق واسع على السيارات متوسطة المدى ونماذج سيارات الدفع الرباعي للعديد من شركات صناعة السيارات المحلية والأجنبية، حيث تتكيف مع أحجام مختلفة من لوحات عدادات الكريستال السائل مثل 10.25 بوصة و12.3 بوصة.

3. لوحة عدادات كريستال سائل كاملة

لوحة العدادات الكريستالية السائلة الكاملة هي التكوين الأساسي للنماذج المتطورة ومركبات الطاقة الجديدة. إنه يتميز بمزايا العرض عالي الوضوح والتكيف الكامل للسيناريو والتكامل متعدد الوظائف. يمكنها تحقيق الارتباط مع شاشة التحكم المركزية ونظام العرض العلوي HUD، مما يعرض معلومات معقدة مثل خريطة الملاحة عالية الوضوح ووضع القيادة وحالة البطارية (مركبات الطاقة الجديدة)، والتي لها متطلبات عالية للغاية لاستقرار نقل الإشارة وأداء الإرسال عالي التردد وكثافة أسلاك FPC. تهدف Honflex Electronics إلى تلبية الاحتياجات المتطورة للوحات أدوات الكريستال السائل الكاملة، وتعتمد رقائق النحاس المدرفلة المتطورة وركيزة PI المستوردة، مما يحسن تخطيط الدائرة وتصميم مطابقة المعاوقة، ويقلل بشكل كبير من فقدان نقل الإشارة، ويحسن أداء نقل الإشارة عالي التردد، ويمكن أن يحقق نقلًا مستقرًا للفيديو عالي الوضوح والبيانات عالية السرعة، ويضمن عرضًا واضحًا وفي الوقت الحقيقي للمعلومات المعقدة للوحات أجهزة الكريستال السائل الكاملة، ويتجنب زهرة الشاشة، والتجميد، وانقطاع الإشارة وغيرها من المشاكل. يمكن أن تتكيف القدرة على التخصيص للمنتج مع الهيكل ذو الشكل الخاص واحتياجات واجهة الإشارة المتعددة للوحة العدادات البلورية السائلة الكاملة، مما يساعد لوحة العدادات البلورية السائلة الكاملة على تحقيق تصميم التصغير والتكامل. في الوقت الحاضر، تم تطبيق منتجات FPC الخاصة بلوحة أجهزة القياس الكريستالية السائلة الكاملة للشركة على نطاق واسع على النماذج الرئيسية للعديد من شركات صناعة السيارات المتطورة وشركات صناعة السيارات العاملة بالطاقة الجديدة، وقد حظيت بتقدير كبير من قبل العملاء.

4. لوحة أجهزة مركبة الطاقة الجديدة

بالإضافة إلى عرض البيانات التقليدية مثل سرعة السيارة وسرعة الدوران، تحتاج لوحة أجهزة القياس الخاصة بمركبة الطاقة الجديدة (الكهربائية النقية والهجينة) أيضًا إلى عرض بيانات حصرية مثل طاقة البطارية، ومدى الإبحار، وحالة الشحن، وحالة عمل المحرك، والتي لديها متطلبات أعلى لمقاومة الجهد العالي، ومكافحة التداخل الكهرومغناطيسي، واستقرار نقل الإشارة لـ FPC. بهدف تلبية الاحتياجات الخاصة لمركبات الطاقة الجديدة، قامت شركة Honflex Electronics بتحسين مقاومة الجهد العالي للمنتج والتوافق الكهرومغناطيسي، والذي يمكنه مقاومة الجهد العالي والتداخل الكهرومغناطيسي القوي الناتج عن نظام بطارية مركبة الطاقة الجديدة ونظام المحرك، وضمان عرض دقيق وفي الوقت الحقيقي لبيانات لوحة العدادات الحصرية، وتجنب أخطاء البيانات، وانقطاع الإشارة وغيرها من المشاكل. يمكن لمقاومة المنتج لدرجة الحرارة العالية أن تتكيف مع بيئة درجة الحرارة المرتفعة بالقرب من حجرة البطارية لمركبات الطاقة الجديدة، ويمكن أن يساعد التصميم خفيف الوزن مركبات الطاقة الجديدة على تحسين نطاق إبحارها. في الوقت الحاضر، تم تطبيق منتجات FPC الخاصة بلوحة أجهزة مركبات الطاقة الجديدة للشركة على نطاق واسع على النماذج الكهربائية والهجينة النقية للعديد من شركات صناعة السيارات العاملة بالطاقة الجديدة، حيث تتكيف مع مركبات الطاقة الجديدة ذات نطاقات وتكوينات إبحار مختلفة، مما يوفر الدعم للتطوير الذكي لمركبات الطاقة الجديدة.

5. لوحة أجهزة المركبات التجارية

تعمل المركبات التجارية (الشاحنات والحافلات وغيرها) في بيئات قاسية، وتواجه باستمرار تحديات مثل الطرق الوعرة، ودرجات الحرارة المرتفعة والمنخفضة، والتلوث بالغبار والنفط. وهذا يضع متطلبات عالية للغاية على الموثوقية والقدرة على التكيف البيئي للوحة العدادات FPCs. قامت شركة Honflex Electronics، المصممة خصيصًا لاستخدام المركبات التجارية، بتعزيز مقاومة الاهتزاز، ومقاومة التآكل، ومقاومة التآكل الكيميائي لمنتجاتها. من خلال استخدام طبقة غطاء سميكة وتصميم لوحة معززة، تم تحسين القوة الميكانيكية للمنتج ومتانته، مما يمكنه من تحمل بيئة القيادة القاسية للمركبات التجارية ومنع الأعطال مثل تلف الأسلاك وانقطاع الإشارة. يوفر المنتج فعالية عالية من حيث التكلفة، ويلبي متطلبات التكلفة للمركبات التجارية، بينما يتميز أيضًا بعمر خدمة طويل، مما يقلل من تكاليف الصيانة اللاحقة. حاليًا، يتم استخدام منتجات FPC الخاصة بلوحة أدوات المركبات التجارية للشركة على دفعات من قبل العديد من الشركات المصنعة للمركبات التجارية، وهي متوافقة مع نماذج المركبات التجارية المختلفة مثل الشاحنات والحافلات، وقد اكتسبت اعترافًا واسع النطاق من قبل العملاء.
