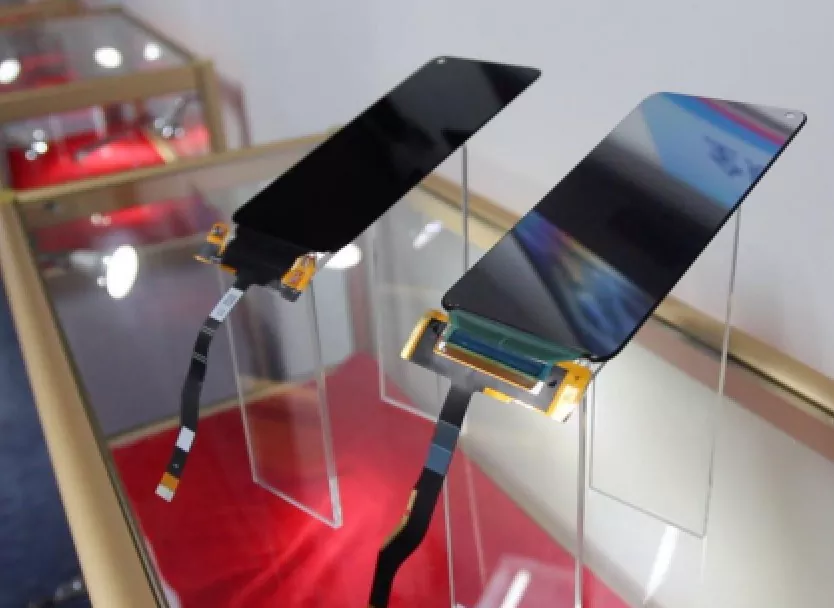

وحدة عرض الهاتف المحمول ثنائي الفينيل متعدد الكلور جامد فليكس

تعد وحدة عرض الهاتف المحمول Rigid-Flex PCB بمثابة ناقل ربط بيني بالغ الأهمية يتيح التكامل العالي والموثوقية العالية وقابلية الطي في وحدات عرض الهواتف الذكية الحديثة. من خلال استخدام هيكل مركب حيث تقوم المناطق الصلبة بتأمين المكونات وتخضع المنطقة المرنة للانحناء الديناميكي، فإنه يضمن استقرار الدائرة وسلامة الإشارة والمتانة الميكانيكية في مساحة محدودة. إنه عامل تمكين تكنولوجي أساسي للأجهزة الأرق والأخف وزنًا.

ما هي وحدة عرض الهاتف المحمول Rigid-Flex PCB؟

وحدة عرض الهاتف المحمول Rigid-Flex PCB هو مكون إلكتروني أساسي يستخدم في الهواتف الذكية الحديثة لتوصيل شاشة العرض باللوحة الرئيسية. فهو يجمع بين خصائص مركبات ثنائي الفينيل متعدد الكلور الصلبة ومركبات ثنائي الفينيل متعدد الكلور المرنة (FPCs)، مما يتيح تخطيطات الدوائر عالية الكثافة والطي الميكانيكي ضمن قيود مكانية محدودة.

المكونات الهيكلية

1. القسم الصلب (ثنائي الفينيل متعدد الكلور الصلب)

يوفر هيكل دعم مستقر، ويشتمل على شرائح هامة، وموصلات، ودوائر تشغيل متكاملة.

يضمن القوة الميكانيكية والموثوقية طويلة المدى لوحدة العرض.

2. القسم المرن (ثنائي الفينيل متعدد الكلور المرن / FPC)

قابلة للانحناء والطي، وتستخدم لإنشاء اتصالات بين شاشة العرض واللوحة الرئيسية في الأماكن الضيقة.

يدعم التخطيطات ثلاثية الأبعاد، ويقلل عدد الموصلات، ويعزز سلامة الإشارة.

3. تصميم صلب ومرن

يدمج الأقسام الصلبة والمرنة بسلاسة في لوحة واحدة.

يقدم حلاً للدوائر يكون مستقرًا ومرنًا في نفس الوقت، مما يسهل تصميمات الأجهزة فائقة النحافة.

الهيكل الأساسي والميزات:

1. التوجيه ثلاثي الأبعاد: يمكن طي الجزء المرن أو ثنيه مثل الورق، مع الاستفادة الكاملة من المساحة الرأسية داخل الهاتف لطي المكونات مثل برنامج التشغيل IC إلى الجزء الخلفي من الشاشة، وبالتالي تمكين الحواف الضيقة للغاية أو حتى تصميمات ملء الشاشة بدون حواف. وهذا يسهل تصميم الهاتف الذكي فائق النحافة.

2. تعتبر اللوحة الصلبة المرنة المستخدمة في وحدات العرض مكونًا رئيسيًا يربط برنامج تشغيل العرض IC باللوحة الرئيسية. فهو يجمع بين قابلية انحناء الدوائر المرنة واستقرار الألواح الصلبة، مما يشكل الأساس لتحقيق نسب عالية من الشاشة إلى الجسم وتصميمات رفيعة وخفيفة الوزن.

مزايا الأداء الرئيسية:

1. تقليل السُمك: يزيل سُمك الموصلات وطبقات الغطاء الزائدة للألواح الصلبة، مما يؤدي إلى هيكل عام أرق مقارنةً بالحلول المنفصلة.

2. سلامة الإشارة الفائقة: يستخدم تقنيات الأسلاك عالية الكثافة (على سبيل المثال، توجيه الزوج التفاضلي) ومواد فقدان العزل الكهربائي لنقل تدفقات بيانات الصور عالية السرعة بشكل ثابت (يدعم فيديو 4K/8K)، مما يمنع بشكل فعال توهين الإشارة والتداخل الكهرومغناطيسي، مما يضمن نقل بيانات الصور عالية البكسل بدون فقدان وزمن وصول منخفض.

3. حصانة التداخل: بالمقارنة مع الكابلات المرنة الطويلة، تعمل الألواح المرنة الصلبة على تقصير مسارات الإشارة ويمكنها عزل التداخل الكهرومغناطيسي بشكل فعال من خلال صب النحاس أو أفلام التدريع.

4. السلامة الهيكلية: يتم تشكيل الترابط بين المقاطع الصلبة والمرنة من خلال الترسيب الكيميائي الداخلي والطلاء، بدلاً من وصلات اللحام. وهذا يجعل مقاومة الانحناء عند الوصلة أعلى بكثير من الحلول التقليدية "FPC + موصل" أو "FPC ملحوم بلوحة صلبة".

5. مقاومة عالية للصدمات: يقلل الهيكل المتكامل من خطر فشل وصلة اللحام، مما يضمن نقل إشارة مستقر حتى أثناء السقوط أو الاهتزاز.

6. يدعم الانحناء الديناميكي: في الهواتف القابلة للطي، يمكنه تحمل أكثر من 400000 انحناء متكرر مع الحفاظ على الأداء الكهربائي.

المعلمات التقنية الرئيسية:

1. المعلمات الهيكلية:

عدد الطبقات وبنيتها: عادة 4-6 طبقات، باستخدام بنية "جامدة مرنة".

السُمك: المساحة المرنة عادةً 0.1-0.2 مم للنحافة الشديدة؛ سُمك المنطقة الصلبة مصمم وفقًا لمتطلبات تركيب المكونات وتوجيهها.

الحد الأدنى لنصف قطر الانحناء: يمكن أن يكون أقل من 0.5 مم، وهو مناسب لمساحات الانحناء الضيقة.

2. الأداء الكهربائي:

عرض/مساحة الخط: 40μm - 50μm، لتلبية متطلبات نقل الإشارة عالية الكثافة.

التحكم في المعاوقة: تحكم صارم في المعاوقة (على سبيل المثال، 100Ω ±10%) للإشارات التفاضلية عالية السرعة (على سبيل المثال، MIPI DSI).

عرض النطاق الترددي للإرسال: يدعم نقل البيانات بسرعة عالية تصل إلى عدة جيجابت في الثانية لكل قناة، مما يلبي متطلبات العرض عالية الدقة ومعدل الإطار العالي.

3. المواد والموثوقية:

الركيزة: يمكن للقسم المرن استخدام البوليميد (PI) أو البوليمر البلوري السائل عالي الأداء (LCP)، حيث يقدم الأخير مزايا في النحافة الفائقة، والخسارة المنخفضة، وتحمل الانحناء.

قدرة تحمل الانحناء: متطلبات عمر الانحناء الديناميكي> 400000 دورة.

درجة حرارة التشغيل: -30 درجة مئوية إلى +85 درجة مئوية، تلبي متطلبات بيئة الاستخدام الصارمة للإلكترونيات الاستهلاكية.

سيناريوهات التطبيق

يعد هذا المنتج هو الحل الأساسي للتوصيل والدعم لأنظمة عرض الهواتف الذكية الحديثة، حيث يخدم في المقام الأول شاشات الهواتف المتطورة (عادةً أقل من 6.7 بوصة)، مما يتيح التجميع المدمج ونقل الإشارات عالي الجودة.

عرض القيمة لدينا

نحن متخصصون في تقديم حلول اللوحات الصلبة المرنة الرائدة في الصناعة للتوصيل البيني لشاشات العرض في قطاع الهاتف المحمول. نحن لا نقدم منتجات موحدة عالية الموثوقية فحسب، بل نمتلك أيضًا قدرات قوية في التصميم التعاوني وتحسين المحاكاة والتطوير المخصص. مدعومًا بخبرة عميقة في معالجة الدوائر الدقيقة، وعلوم المواد، والمحاكاة الحرارية، وتحليل سلامة الإشارة، فإننا نتعاون بشكل وثيق مع العملاء لتوفير دعم كامل للعملية - بدءًا من تصميم المفهوم وحتى الإنتاج الضخم - المصمم خصيصًا لتصميمات معرف محددة، وبنيات التراص، وأهداف أداء العرض. نحن ملتزمون بالاستفادة من الهندسة المبتكرة لمساعدة العملاء على تجاوز حدود المساحة والأداء في أنظمة عرض الهواتف الذكية، وإنشاء تجارب مرئية أكثر وضوحًا واستقرارًا، مما يجعلنا شريكك الموثوق في المكونات الأساسية.
