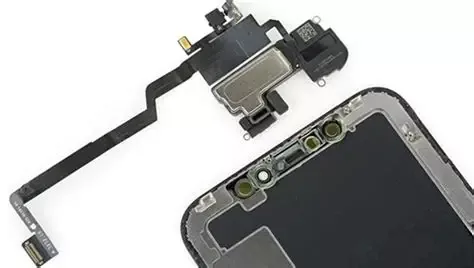

محول كاميرا الهاتف المحمول Rigid-Flex PCB من Honflex Electronics عبارة عن لوحة دوائر عالية الأداء تجمع بين الطبقات الصلبة والمرنة لتوصيل وحدات كاميرا الهاتف الذكي باللوحات الرئيسية. ويضمن تصميمه الرفيع للغاية الاستقرار الميكانيكي وسلامة الإشارة الممتازة وتبديد الحرارة بكفاءة.
أجهزة استشعار الصورة المتكاملة وأقواس العدسة
تم تقليل ارتفاع وحدة الكاميرا للهواتف الأقل حجمًا
تحسين جودة التصوير والموثوقية
تستخدم في كاميرات الهواتف الذكية، وخاصة الوحدات عالية الدقة التي تتطلب اتصالاً بينيًا مدمجًا ومستقرًا وعالي الإشارة. اتصل بـ Honflex للحصول على مصدر ثنائي الفينيل متعدد الكلور للمحول المتميز لأجهزتك المحمولة.
|
عدد الطبقات |
2 - 6 طبقات |
|
سمك المنطقة المرنة |
0.1 ملم - 0.2 ملم |
|
الحد الأدنى لنصف قطر الانحناء |
<1.0 ملم |
|
عرض الخط / الفضاء |
30 ميكرومتر - 50 ميكرومتر |
|
التحكم في المعاوقة |
100Ω ± 10% |
|
مادة الركيزة |
PI (بوليميد) / LCP (بوليمر كريستال سائل) |
|
الحياة الانحناء |
> 100.000 دورة |
|
درجة حرارة التشغيل |
-30 درجة مئوية إلى +85 درجة مئوية |
1. يقوم محول كاميرا الهاتف المحمول Rigid-Flex PCB بتوصيل اللوحة الصلبة للعدسة، واللوحة الصلبة للموصل، ووحدة العدسة/المستشعر، واللوحة الرئيسية. يمكن ثني الدائرة المركزية المرنة وتوصيلها بشكل ثلاثي الأبعاد وفقًا للمساحة الداخلية للهاتف المحمول. يمكن تصميم المناطق الصلبة كأخاديد دقيقة أو أشكال مخصصة ودمجها مباشرة في مستشعر الصورة.
2. عادة ما تعتمد أسلاك الجزء المرن نمط شكل متموج أو "8". يتم وضع أضلاع التسليح أسفل نقاط الانحناء الرئيسية لتفريق الضغط. تضمن علامات المحاذاة المدمجة عالية الدقة دقة التجميع باستخدام المستشعر ومحرك الملف الصوتي (VCM) والمكونات الأخرى.
3. على الجانب الخلفي من المنطقة الصلبة المقابلة لمستشعر الصورة، سنقوم بتثبيت لوحة معدنية ناعمة للغاية لتعزيز تسطيح أضلاع التعزيز، وبالتالي تحسين جودة التصوير وتمكين المستشعر من تبديد الحرارة بسرعة.
س 1: كيف يمكن حل مشاكل المساحة الداخلية المحدودة في الهواتف المحمولة وتخطيط الوحدات متعددة الكاميرات؟
ج: من خلال تحسين المساحة، يدعم الجزء المرن ذو الانحناء الحر الأسلاك المجسمة ثلاثية الأبعاد، مما يتكيف مع المساحة المدمجة أو غير المنتظمة داخل الهاتف. في التخطيطات المعقدة بالقرب من وحدات الكاميرا المتعددة أو مفصلات الشاشة القابلة للطي، يتم تصميم ارتفاع المحور Z.
Q2: كيف يمكن ضمان جودة الإشارة عند مواجهة نقل بيانات الصور عالي السرعة مثل 4K/8K؟
ج: باستخدام تقنية الأسلاك عالية الكثافة (مثل الأسلاك الزوجية التفاضلية) جنبًا إلى جنب مع مواد منخفضة فقدان العزل الكهربائي، يمكن لمحول كاميرا الهاتف المحمول Rigid-Flex PCB نقل تدفقات البيانات عالية السرعة، وقمع توهين الإشارة والتداخل الكهرومغناطيسي (EMI).
س3: هل تؤثر الخصائص الفيزيائية للوحة الدائرة على جودة التصوير النهائية؟
ج: توفر لوحة الدائرة منصة تثبيت صلبة ومسطحة لمستشعر الصورة ولها وظيفة إضافية لتبديد الحرارة. فهو يقلل من ضوضاء الصورة، وعدم وضوح التركيز، ومشاكل التصوير الأخرى الناجمة عن تشوه تسخين الركيزة أو ارتفاع درجة حرارتها، مما له تأثير معين ويساعد على تحسين جودة التصوير واستقرار النظام.
س 4: هل هي مناسبة للإنتاج الآلي واسع النطاق وما هي المساعدة التي تقدمها لكفاءة الإنتاج؟
ج: إنه يدعم التجميع السريع المعياري، باعتباره مكونًا فرعيًا متكاملاً للغاية، مما يبسط إدارة سلسلة التوريد لوحدة الكاميرا ويحسن عملية التجميع الشاملة.
باعتبارنا شريكًا رائدًا في مجال التصوير المحمول، فإننا لا نقوم فقط بتصنيع محول كاميرا الهاتف المحمول Rigid-Flex PCB، ولكن قدرتنا التنافسية الأساسية تنبع من تراكمنا العميق في تصنيع الدوائر الدقيقة، وعلوم المواد المتقدمة، والمحاكاة الحرارية، وتحليل سلامة الإشارة (SI).
بدءًا من تصميم المفهوم وحتى تسليم الإنتاج الضخم، يشارك فريقنا الفني طوال العملية الكاملة لتصميم المعرف الخاص بك وتحسين بنية المكدس، مما يضمن أن الحل المصمم خصيصًا يمكنه تلبية متطلبات العميل. من خلال تقنيات البحث والتطوير الهندسية المبتكرة والمستمرة، نساعد العملاء على اختراق القيود المكانية لأنظمة التصوير المحمولة وإنشاء تجربة مستخدم للتصوير الفوتوغرافي أكثر وضوحًا واستقرارًا.
