مستشعر المفتاح الجانبي للهاتف المحمول ثنائي الفينيل متعدد الكلور الصلب المرن

مستشعر المفتاح الجانبي للهاتف المحمول Honflex Rigid-Flex PCB هو حل إلكتروني متقدم يجمع بين المفاتيح الجانبية الميكانيكية التقليدية وتقنيات PCB وFPC المتطورة. وهو مصمم لمصنعي ومشتري الهواتف الذكية، وهو يدعم استشعار الضغط، والتغذية الراجعة اللمسية، والتعرف على بصمات الأصابع. يتيح هذا المكون الأساسي تصميمات رفيعة للغاية وخفيفة الوزن ومقاومة للماء والغبار مع ضمان جماليات سلسة وموثوقية عالية للأجهزة المحمولة الحديثة.

الهيكل الأساسي والميزات:

المنطقة الصلبة: مصممة لتركيب شرائح الاستشعار الأساسية (على سبيل المثال، الدوائر المتكاملة لاستشعار الضغط)، ودوائر التحكم، والموصلات، والمكونات الأخرى التي تتطلب دعمًا ميكانيكيًا مستقرًا.

المنطقة المرنة: تعمل كجسر يربط منطقة المفتاح الجانبي باللوحة الرئيسية، وهي قادرة على الانحناء. والأهم من ذلك، أنه يمكن تصميم هذه المنطقة نفسها كمنطقة استشعار مرنة تكتشف الضغط بشكل مباشر.

منطقة التقوية/الزر: في المواقع التي تتطلب اتصالًا خارجيًا، يتم عادةً وضع صفائح الفولاذ المقاوم للصدأ أو أدوات التقوية FR4. تعمل هذه على نقل ضغط الإصبع، وتوفر دعمًا ماديًا واضحًا، وتمنع تلف لوحة الدائرة.

مزايا الأداء الرئيسية:

حساسية عالية ولمسة ثلاثية الأبعاد: تستخدم دوائر استشعار سعوية مصممة بدقة تدعم استشعار الضغط والتعرف على الإيماءات. يمكن للمستخدمين تنفيذ إجراءات مثل ضبط مستوى الصوت أو تشغيل/إيقاف التشغيل بمجرد لمس مناطق محددة في الإطار الأوسط للهاتف، مما يوفر تجربة لمس حديثة.

النحافة والمرونة القصوى: يمكن التحكم في سُمك القسم المرن في حدود 0.1 مم، مما يتوافق تمامًا مع الخطوط المنحنية للإطار الأوسط للهاتف. تستضيف الأقسام الصلبة وحدات التشغيل المرحلية والمكونات السلبية، مما يحقق تكاملًا عاليًا ويوفر المساحة الداخلية.

موثوقية عالية وختم: استنادًا إلى التصميم الذي لا يحتوي على فتحات ميكانيكية، جنبًا إلى جنب مع تقنية الحماية EMI وطبقات الغطاء المقاومة للماء، تحقق منطقة المفتاح الجانبية تصنيف IP68 لمقاومة الماء. يمنع هذا التصميم بشكل فعال التسبب الكاذب وتداخل الإشارة، مما يعزز السلامة الهيكلية الشاملة للهاتف.

المعلمات التقنية الرئيسية:

هيكل المنتج: 1+N+1 أو 2+N+2 هيكل مرن صلب

سمك اللوحة: المساحة المرنة: 0.12 مم ± 0.02 مم؛ المنطقة الصلبة: 0.3 مم - 0.6 مم

الحد الأدنى لعرض/مساحة الخط: 0.05 مم / 0.05 مم

نوع المستشعر: استشعار بالسعة المتبادلة/السعة الذاتية

درجة حرارة التشغيل: -40 درجة مئوية إلى +85 درجة مئوية

سيناريوهات التطبيق

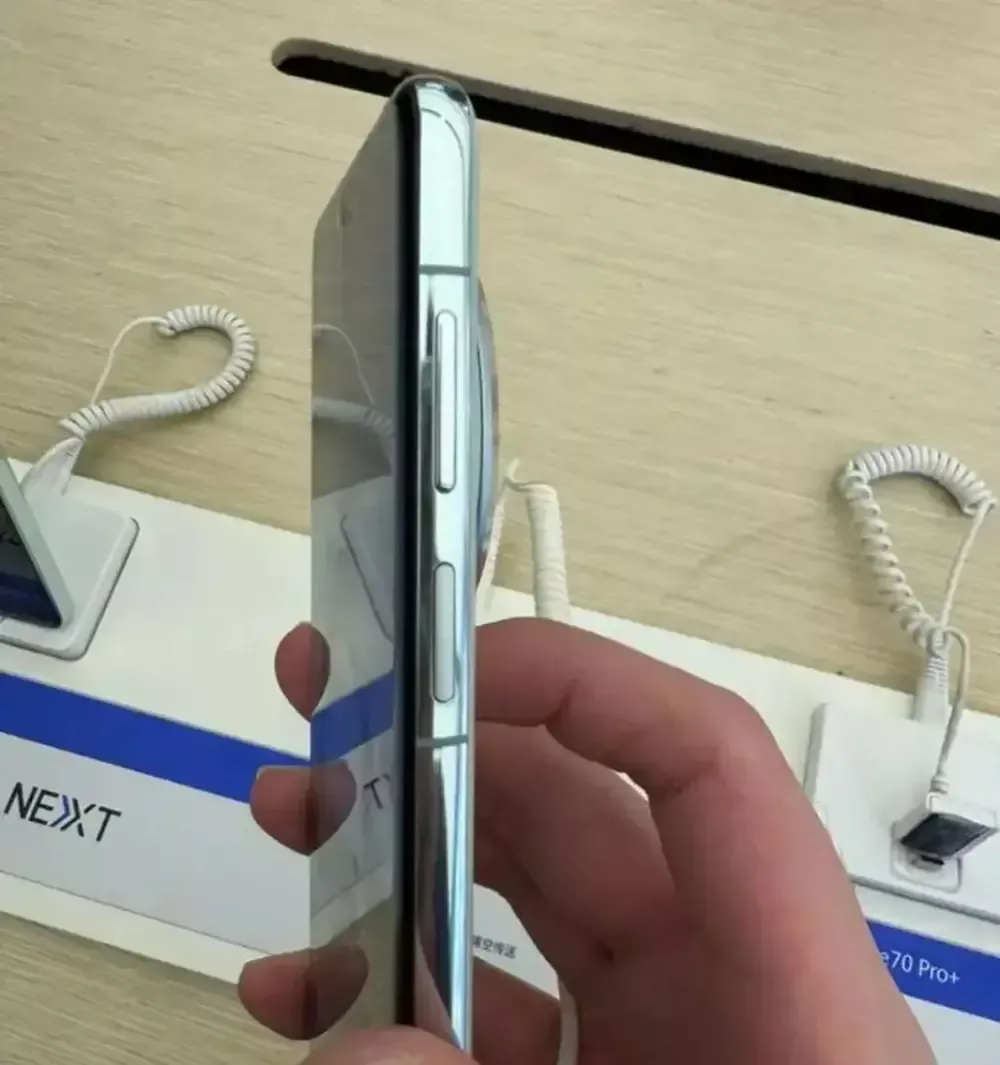

هذا المنتج مناسب في المقام الأول لأزرار الطاقة الجانبية وأزرار الصوت وأزرار كتف الألعاب في الهواتف الذكية الرائدة والهواتف القوية والهواتف القابلة للطي.

عرض القيمة لدينا

نحن متخصصون في تقديم حلول اللوحات الصلبة المرنة الرائدة في الصناعة لتطبيقات استشعار المفاتيح الجانبية المتنقلة. نحن لا نقدم منتجات موحدة عالية الموثوقية فحسب، بل نمتلك أيضًا قدرات قوية في التصميم التعاوني وتحسين المحاكاة والتطوير المخصص. بدعم من الخبرة العميقة في معالجة الدوائر الدقيقة، وعلوم المواد، وتحليل سلامة الإشارة، فإننا نتعاون بشكل وثيق مع العملاء لتوفير دعم كامل للعملية - بدءًا من تصميم المفهوم وحتى الإنتاج الضخم - المصمم خصيصًا لتصميمات معرف محددة وبنيات التراص. نحن ملتزمون بالاستفادة من الهندسة المبتكرة لمساعدة العملاء على تجاوز حدود مساحة الهاتف الذكي والأداء، مما يجعلنا شريكك الموثوق به في المكونات الأساسية.

التعليمات

1. ما هو مستشعر المفتاح الجانبي للهاتف المحمول Honflex Rigid-Flex PCB؟

إنه عبارة عن لوحة PCB رفيعة للغاية وعالية الدقة تجمع بين الدوائر الصلبة والمرنة، لتحل محل المفاتيح الجانبية الميكانيكية بوظائف حساسة للضغط ولمسية ومقاومة للماء.

2. ما هي الميزات التي تقدمها؟

توفر لوحات Honflex تصميمات خفيفة الوزن وسلسة ومقاومة للغبار ومقاومة للماء مع موثوقية عالية واستشعار اختياري لبصمات الأصابع.

3. من يمكنه استخدامه؟

يبحث مصنعو الهواتف الذكية ومصنعو التصميم الأصلي (ODM) وموردو المكونات عن حلول مفاتيح جانبية متينة ودقيقة.

4. هل التخصيص متاح؟

نعم، تدعم Honflex التصميمات المخصصة للحجم والشكل ووظيفة المستشعر والتكامل مع الأجهزة المحمولة.

5. لماذا تختار هونفليكس؟

بفضل الخبرة في التصميم عالي الكثافة، والدقة على مستوى الميكرون، والمحاكاة المشتركة الحرارية والميكانيكية والكهربائية، تضمن Honflex سلامة عالية للإشارة وجودة عالمية على مستوى العلامة التجارية.
